贴片机选用面面观

上海三星商业设备有限公司 高级工程师 王琳

随着电子产品体积越来越小，异型元件种类越来越多，各种生产制程要求越来越高，也给SMT业带来了新的挑战，在这种需求下，贴片机作为主要生产设备在电子制造中的重要性日益突出。市场的需求拉动贴片机行业不断朝着高速度、高精度、多用途方面发展，同时在操作上要求也越来越高，其中包括互动性、协同性、兼容性等。

在大环境市场要求下，中速机与高速机整合成为市场趋势，中高速机应运而生。那么是否三台同系列的中速机可以代替一台高速机呢？^[1] 东莞一家企业把原本投资买高速机的计划变为购买数台中速机系列，组成生产线生产产能、良率等各方面表现良好，用事实回答了这个问题。

我们来分析一下：

价格方面：2-3台的中速机系列理论上比市场上任一家的高速机价格占优势；

据2012-2013年海关数据显示结果看一台中速机的平均价格约为90K USD, 一台高速机的平均价格为250K USD, 一台的高速机的价格可以购买2-3台中速机；

速度方面：3台中速机系列完全可以达到150,000CPH，达到一台高速机的生产水平；

平衡方面：3台同系列的中速机组成一条线，软件进行自动平衡，达成最佳B/L状态；

柔性方面：这一点来说3台中速机与1台高速机比较，优势较为明显。体现在：1. 加工元件范围更广，中速机可以貼裝0402元件~QFP、BGA、CSP 甚至范围更广的元件，中高速机甚至可以贴装03015元件，而高速机仅能够对应微小型元器件及引脚较少，器件较小的SOP等集成电路；2. 可贴装元件的种类数量是高速贴片机的3-4倍以上；3. 识别精度较高（IC/QFP/BGA识别精度一定程度上优于高速机）；4. 设备可调整性强。1台高速机线体发生机故时，设备无产出；但相对2~3台中速机线体而言，可视产品状况对生产进行调整，进行1~2台设备生产，而不导致0产出；5.遇到产品大变更时，中速机系列可以快速适应新产品或重新组合配置线体，高速机变更机能相对较弱；[1]6. 遇到产品增量时，中速机可根据实际情况逐台增加，不必像高速机那样投入较大资本。

占地面积：1台高速机的面积与3台中速机的面积比大约为1:2左右，但如果面积没有特殊限制，应该不是太大问题；^[1]

综合以上因素，是否可以说3台中速机系列利多弊少，完胜1台高速机呢。

下面以SAMSUNG DECAN SERIES 为例，介绍3款中高速组合。

DECAN SERIES 设计理念&"wide range mounter for the next decade，主要由：S2、F2、L2三款产品组成。该系列以F2为基础产品，向前（高速、高精度）研究开发了S2产品，向后（多功能头）研究开发了L2产品,下面我们来逐一展示这些产品的亮点和它们的组合带给我们的强大功能。

DECAN SERIES 综合参数汇总表：

DECAN S2

DECAN F2

DECAN L2

速度

90,000 CPH

80,000 CPH

56,000 CPH

精度

CHIP

35um (03015)

40um (0402)

40um (0402)

IC

-

30 um

30 um

元器件对应(mm)

Fly camera

Chip 03015 ~

□12-h10

Chip 0402 ~

□16-h10

Chip 0402 ~

□21-h12

Fly camera

-

~□42-h15

~□55-h25

Spindle数量

10 x 2 Head

10 x 2 Head

6 x 2 Head

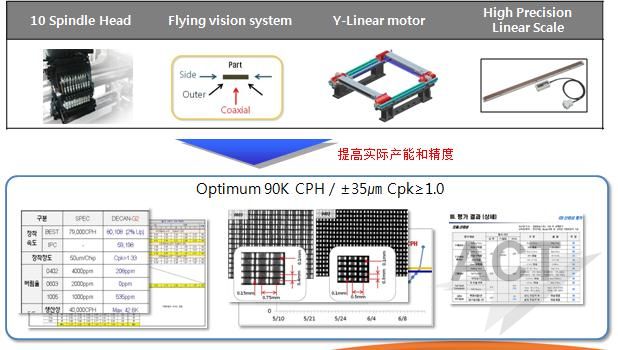

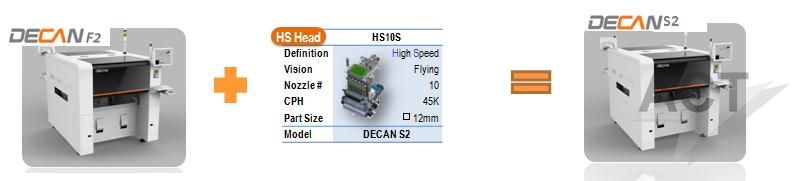

1. DECANS2

S2产品在F2平台的基础上使用新开发的相机并改善灯光装置，用以提高贴装速度，同时变更X-Ballscrew、X AMP Gain保证了高度贴装下的贴装精度，在这种情况下使贴装03015这种微小元件成为可能。

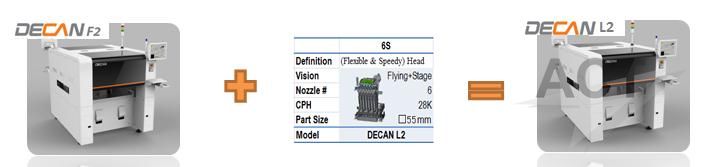

2.DECAN L2

L2产品继续沿用了F2优秀的平台并加以优化，加强了元件的应对能力，在识别上采用Coaxial 照明，可对应Fine-pitch元器件 (0.4mm pitch CSP/QFP)，使用Stage Vision(Option) 时，最大可对应 □55mm，H25mm的IC。

该产品还有一大亮点，就是可做为LED及LED len的专用定制机使用，既可以准确确认出LED元件的翻料，还可以对LED len进行曲面识别并对照明源中心进行识别贴装，必要时可应对1200mm长的LED PCB产品。

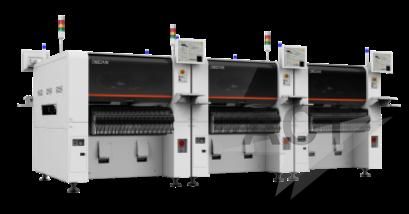

3．强大的DECAN 组合 S2+F2+L2

S2 F2 L2

以DECAN F2稳定的平台衍生出同款系列产品，它们的组合在生产中的表现令人满意。

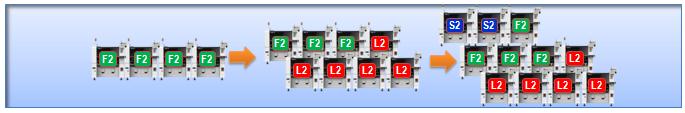

1) 首先强大的组合搭配能力,客户可根据产品需求任意搭配。

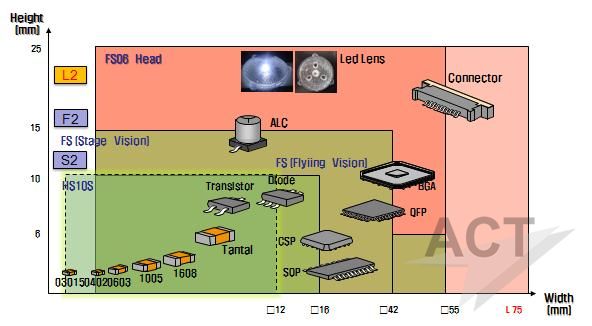

2) 能够适应的元件范围更广，同时优化head移动路径，保证高速性。

3) 通过可在现场方便快捷更换的模组式轨道，根据客户需要组成最优的轨道模组

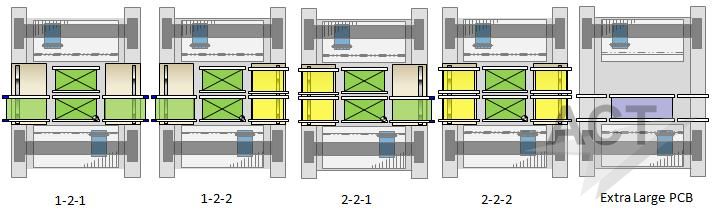

（shuttle dual），conveyor高速化，缩短了PCB传板时间。其中任意一款DECAN系列都可以组合成如下图的五种传板方式。

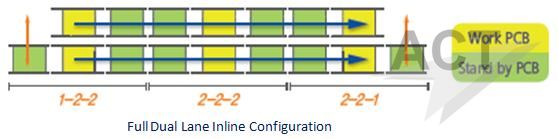

强强组合DECAN S2 + DECAN F2 + DECAN L2 最优生产方式，缩短传板时间：

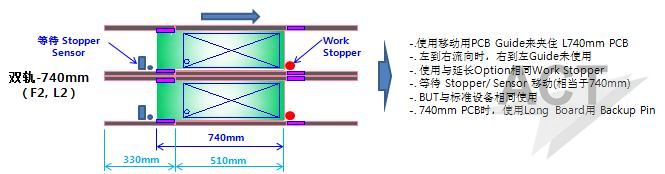

如果需要对应超长PCBA, 通过改造也可3台同时实现

4) DECAN S2+F2+L2 3台同系列产品可应对feeder capacity共360ea（8mm），对应元件种类数量上完胜1台高速机。

综上所述三星DECAN 系列（S2+F2+L2）以其高速、应对广泛、feeder capacity数量较多、柔性的生产方式都得到客户的认可。

参考文献

1 陈宝鸿，小议贴片机的发展趋势[C] SMT/SMD学术研讨会.
