按层压板类型划分的最佳表面处理方法
1引言
在印制电路板制造中,表面处理是一项关键工艺,用于保证良好的附着性、可靠的镀层和产品性能保持完好。如未经适当的表面处理,制造商可能会遇到产品分层、阻焊层附着力差、镀层失效等缺陷。
本文探讨关键的表面处理方法、不当工艺导致的常见缺陷,并展示最佳实践的实际案例研究。
2表面处理类型
1.1机械表面处理机械表面处理方法即通过物理工艺去除氧化物、污染物和残留物,同时粗化表面,以获得更好的附着力。
1.1.1磨刷(擦洗)
旋转磨刷清洁铜表面,为干膜层压及阻焊层涂布增强附着力。
(1)风险:过度磨刷会减少铜的厚度,且损伤细小线路;磨刷不足则会留下氧化物,造成附着力差。如果刷子磨损或压力过高,还可能出现刷子导致的污渍问题。
(2)预防:使用受控的磨刷压力并监测磨刷磨损,以保持均匀摩擦。通过切片进行工艺验证,以确保铜层厚度适当。
1.1.2喷砂(微喷砂)
细小的氧化铝或玻璃珠可粗化聚四氟乙烯(polytetrafluoroethylene,PTFE)和其他难以黏接的基板。
(1)风险:过度喷砂会削弱铜线路或改变介质性能;喷砂不足导致附着力差和分层。砂砾造成的污染也会造成缺陷,通孔更易受到影响。
(2)预防:优化喷砂压力、喷嘴角度及距离。使用精确的粒度以控制材料去除。
1.2化学表面处理
化学溶液可去除氧化物、树脂污物和污染物,从而改善镀层和附着的表面特性。
1.2.1微蚀刻(酸蚀刻)
弱酸性溶液与表面活性剂、腐蚀抑制剂(如过氧化氢或亚硝酸钠)、溶剂(异丙醇和丙酮)和水共同作用,在涂覆阻焊油墨或镀覆之前,在铜表面形成微粗糙表面。
(1)风险:过度蚀刻会使铜线路变薄,可能导致开路;蚀刻不足会留下氧化物,导致附着力弱。
(2)预防:严格控制化学溶液浓度和停留时间。使用在线厚度测量工具监测铜层厚度的减少情况。
1.2.2去钻污(等离子或化学药水)
在化学镀铜处理前,从钻孔中去除树脂污物。
(1)风险:去钻污不足会留下树脂残留物,降低镀层附着力;而过度去钻污会损坏介质材料。
(2)预防:对于高密度设计,可使用多级去钻污工序(等离子+化学药水)。对通孔孔壁进行扫描电子显微镜(scanningelectronmicroscopy,SEM)检查。
1.2.3黑棕化和替代氧化处理
在多层PCB的内层铜层上形成微粗化的氧化层,可增强树脂的附着力。
(1)风险:薄弱的氧化层会导致在热循环条件下出现分层;过度氧化会降低导电性,影响信号完整性。
(2)预防:优化溶液化学成分和暴露时间。对样品板进行剥离强度测试。
3先进的表面处理技术
01
2.1等离子表面处理
等离子气体清洁及活化表面,可获得更好的附着力,特别是对于PTFE基板、挠性电路板和高密度互连(highdensityinterconnector,HDI)板。
(1)风险:等离子体暴露不足会导致附着力差;过度暴露会改变表面化学性质,降低材料性能。
(2)预防:验证等离子体功率、暴露时间和气体成分。进行表面能测量(接触角测试)。
02
2.2硅烷偶联剂
在铜和介质材料之间形成化学桥,可改善高速数字及射频(radiofrequency,RF)PCB的附着力。
(1)风险:不当的涂布会导致附着力不一致,引起剥离或分层。
(2)预防:配置精确的浓度,在受控环境中涂布硅烷。通过附着拉力测试,检验黏结的质量。
03
2.3激光表面纹理化
采用高精度激光器在铜上创建微结构,以增强半导体封装和HDIPCB的附着力。
(1)风险:过度纹理化会改变导电性,同时影响信号完整性,纹理化不足会导致附着力差和可靠性。
(2)预防:采用受控的激光功率和扫描速度,并在表面处理后测量电气电阻。

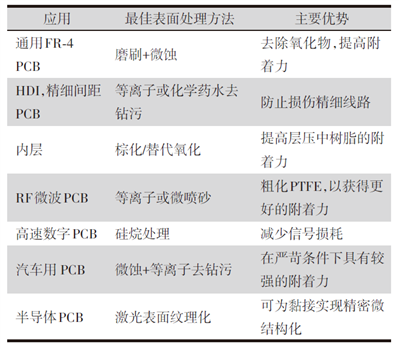

按层压板类型划分的最佳表面处理方法见表1。

表1 按层压板类型划分的最佳表面处理方法(注:有效频率范围低端的定义为容抗电阻小于5Ω。资料来源:MaximIntegrated公司。)
4表面处理缺陷及解决方案案例
案例1:多层RFPCB出现分层(1)行业:航空航天及国防。(2)材料:PTFE基板。(3)问题:由于附着力差,热循环后铜与基材出现分层。(4)解决方案:实施氧等离子处理和硅烷偶联剂,消除了分层,将附着力强度提升40%。
案例2:HDIPCB阻焊层附着力差(1)行业:消费电子。(2)材料:高玻璃转化温度FR-4层压板。(3)问题:由于微蚀不足和过度刷磨,多次回流焊后出现阻焊层剥离。(4)解决方案:优化微蚀工艺、增加等离子活化流程,使表面贴装技术返工率降低90%。
案例3:通孔化学铜镀层失效(1)行业:汽车电子。(2)材料:FR-4/PTFE混合PCB。(3)问题:通孔中树脂污物导致镀层空洞,引发间歇性电气故障。(4)解决方案:引入双级去钻污工艺,优化化学镀铜沉积性能,提高可靠性,可通过1000次以上的热冲击循环测试。
案例4:医疗产品PCB的腐蚀和可焊性问题(1)行业:医疗电子。(2)材料:镀金PCB,采用聚酰亚胺介质。(3)问题:残留的有机污染物与灭菌化学药水反应,导致腐蚀和可焊性问题。(4)解决方案:实施超声波清洗和等离子预处理,消除了腐蚀,将可焊性提高了50%。

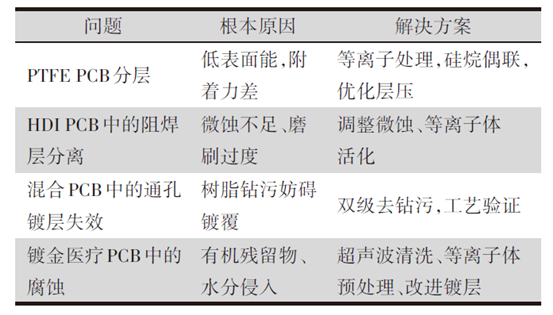

以上案例研究中,有关缺陷及现场故障的关键要点见表2。

表2 案例研究缺陷和现场故障的关键要点
5表面处理对环境的影响
表面处理对PCB制造至关重要,但某些方法受环境影响较大。为保持电子产品所需的高性能和可靠性,较难轻易做出改变。尽管如此,行业内对更为环保替代方案的关注逐步增加,且可能比预期更早。
4.1 最不环保的方法
(1)棕化处理:使用亚氯酸钠等危险化学品,产生有毒废物。(2)化学微蚀:产生需要处理的含铜废水。(3)高锰酸盐去钻污:产生需要中和的有害污泥。(4)喷砂:产生需要过滤的空气粉尘。
4.2 最环保的替代方案
(1) 等离子处理可消除化学废物。(2) 替代氧化处理可降低毒性。(3) 电解微蚀可实现化学品回收。
6结 语
适当的表面处理对确保PCB制造的附着力、镀层可靠性和长期性能至关重要。表面处理的选择取决于材料类型、PCB设计和应用要求。表面处理失败会导致严重的缺陷,包括分层、镀层附着力差和电气故障。通过实施精确的工艺控制、监测清洁效果,以及采用等离子处理、激光纹理化等先进技术,PCB制造商可显著减少缺陷并提高可靠性。随着行业向高性能、RF和HDI的转变,投资于优化表面处理技术将是实现稳定质量、长期产品成功及增加环境可持续性发展机会的关键。
