在PCB的防护体系中，阻焊层是确保电路长期稳定运行的“隐形盔甲”。

　　核心作用——防焊锡桥连、电气绝缘、防化防腐——无一不建立在“阻焊层与基材牢固结合”这一基本前提之上。

　　当这层盔甲在波峰焊的高温冲击下“起泡”甚至剥离，不仅意味着防护失效，更可能成为电路短路、腐蚀乃至整机故障的导火索。

　　近期，某批次PPCB在波峰焊后出现典型阻焊起泡异常常局部区域起泡严重，个别案例中熔融焊锡竟沿起泡界面扩散侵入，形成严峻的潜在短路风险。

　　本文将以此为例，深度剖析阻焊起泡的根源并提供系统性解决方案。

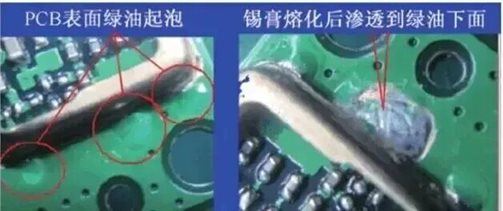

　　pcb绿油起泡脱落不良

　　一、 现象本质：阻焊起泡是界面失效的终极表现

　　阻焊起泡，实质是阻焊油墨与PCB基材（或铜面）之间的粘接界面在高温下发生破坏。内部聚集的气体或蒸汽压力顶起阻焊层，形成肉眼可见的“水泡”。焊锡的侵入，则表明界面已完全开裂，为液态焊料提供了毛细通道。

　　二、 根本原因三维度解析

　　起泡非一日之寒，是材料、工艺、设计三者协同失效的结果。

　　1、材料维度：基材与油墨的“先天不足”

　　基材污染：钻孔、打磨、清洗后残留的粉尘、油脂、脱模剂是界面结合的致命杀手。最常见的“微蚀不足”会导致铜面粗糙度不够，无法形成有效机械咬合。

　　阻焊油墨问题：清洁/粗化不当：阻焊前处理（如机械刷磨、化学清洗）不彻底，无法去除氧化层与污染。油墨自身性能：油墨树脂的玻璃化转变温度（Tg）过低，或热膨胀系数与基材严重不匹配，在波峰焊峰值温度下（常达260℃以上）自身强度急剧下降。油墨固化不良：预烘或主固化不充分，溶剂残留，在后续高温中剧烈气化。

　　2. 工艺维度：制程中的“内伤”积累

　　阻焊印刷与固化工艺失控：曝光能量、显影参数、固化温度/时间不达标，导致油墨交联度不足，附着力差。

　　表面处理引入隐患：某些OSP 或化银 表面处理药水若污染阻焊界面，会大幅降低结合力。

　　波峰焊热应力冲击：预热不均、峰值温度过高、高温停留时间过长，对界面结合力进行“极限测试”。

　　3、设计维度：热应力的“放大器”

　　铜箔分布不均：大铜面区域（如电源层）与仅有阻焊覆盖的基材区域，其热容量与膨胀率差异巨大，在界面处产生巨大的剪切应力，易导致边缘起泡。

　　三、 系统性解决方案：从预防到管控

　　1. 强化来料与制程控制

　　界面清洁度管控：增加阻焊前处理的微蚀量与清洁度检查，确保铜面最佳活化状态。油墨工艺验证：严格执行供应商推荐的固化曲线，并进行附着力测试（如百格测试）。表面处理隔离：确保阻焊开窗区域与表面处理区域界限清晰，避免药水污染。

　　2. 优化波峰焊工艺

　　“温和”焊接曲线：在保证上锡的前提下，尽量降低峰值温度、缩短过波时间，减少热冲击。充分预热：使PCB及阻焊层均匀、缓慢升温，减少内部蒸汽压的急剧产生。

　　3. 设计协同

　　阻焊开窗设计：在大铜面边缘，考虑采用阻焊桥或网格开窗设计，以缓冲热应力。

　　阻焊起泡是PCB可靠性的红色警报

　　波峰焊后的阻焊起泡绝非简单的“外观瑕疵”，而是预示着PCB内部存在界面污染、固化不良或热匹配不佳等根本性缺陷。它如同一块“牛皮癣”，若不彻底根治，将在产品生命周期内持续引发可靠性风险。通过对材料、工艺、设计的系统性审查与管控，才能铸就真正牢固可靠的PCB防护层。
