一电子行业的“表面代价”：失效为何不能忽视

　　金属表面失效，特指金属构件表面及近表面区域丧失原有功能的损坏，在电子供应链中直接关联核心场景：

　　PCB/PCBA 的焊接表面、AMB/DCB 基板的焊接或烧结表面。元器件涂覆表面、连接器键合表面、功率模块电镀表面。

　　这些表面的微小缺陷 —— 比如焊盘的离子残留、烧结层的孔隙、涂覆层的污染 —— 都可能导致元器件失效、设备突发故障，甚至引发整条供应链的产能停滞。而失效分析的核心，就是精准锁定这些 “表面问题”。

　　二电子行业核心金属表面失效类型

　　1腐蚀失效：离子污染 + 潮湿的 “双重打击”

　　电子场景中最常见的表面失效，多由离子型污染（如助焊剂残留的氯离子、钠离子）与潮湿环境共同引发。

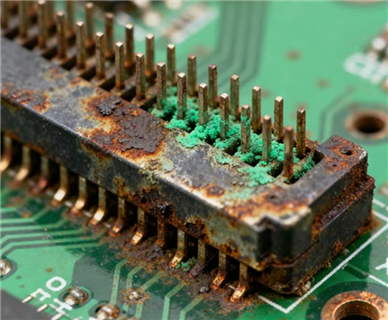

　　典型场景：PCB 焊盘点蚀、连接器金属触点氧化、涂覆层污染导致的腐蚀介质渗入。关键提示：潮湿防护不当会加速离子迁移，放大腐蚀风险。

（本图由AI生成）

　　2磨损失效：接触与装配中的“表面消耗”

　　金属表面因机械摩擦、插拔、装配挤压导致的材料损失，直接影响接触可靠性。

　　典型场景：连接器金属触点插拔磨损、烧结表面装配摩擦、键合引线接触磨损

核心影响：接触电阻升高，引发信号传输故障

　　3疲劳失效：温度循环下的“表面裂纹”

　　电子设备启停、环境温变带来的交变载荷，会让金属表面萌生微裂纹并扩展。

　　典型场景：焊接表面的热循环疲劳裂纹、PCB 金属散热片的温度疲劳、功率模块金属引脚的反复弯折失效

突出特点：裂纹始于表面，初期隐蔽性强

　　4涂覆 / 键合失效：表面能与污染的 “隐形坑”

　　膜层与基底的结合问题，核心源于表面处理不当。

　　典型场景：涂覆表面因膜层污染、表面能不匹配导致的翘曲脱落、键合表面氧化导致的引线键合分离

关键诱因：表面清洁度不足、涂覆工艺参数偏差

　　三电子场景专属：金属表面失效分析技术

　　1现场调查：锁定电子场景关键信息

　　收集核心数据：PCB 焊接工艺参数、AMB 烧结工艺参数、离子污染检测报告

规范取样：保护失效表面（如焊接点、键合面），避免二次污染

　　2外观与形貌分析：精准定位表面缺陷

　　宏观观察：体视显微镜查看焊盘氧化、涂覆层脱落、键合引线变形

微观分析：SEM-EDX观察烧结表面孔隙、焊接表面元素偏析、键合表面污染物成分

无损检测：SAM显微分析涂覆层分层、X 射线探伤排查键合表面隐性裂纹

　　3成分与表面分析：聚焦电子行业核心需求

　　XRF：快速检测涂覆层元素组成及厚度，适配表面涂层分析

IC：精准测定离子型杂质含量（如助焊剂残留离子）

XPS（X 射线光电子能谱）：分析腐蚀产物化学键状态，追溯离子污染来源

AES（俄歇电子能谱）：检测键合表面氧化层厚度及成分

　　4模拟实验：复现电子场景失效过程

　　环境模拟：潮湿 + 高温循环，复现离子污染引发的腐蚀

工况模拟：温度循环测试焊接表面疲劳寿命

结论输出：结合所有数据，提出针对性工艺优化方案

　　四电子行业专属：金属表面失效防控策略

　　1材料与表面优化：从源头阻断失效

　　合金设计：连接器触点添加耐蚀元素，提升抗离子腐蚀能力

表面处理：激光熔覆（AMB 基板）、离子注入技术增强焊接表面耐磨耐蚀性

涂覆控制：优化涂覆工艺，提升表面能匹配度，减少膜层污染

　　2工艺控制：减少“表面先天缺陷”

　　焊接工艺：精准控制焊接温度曲线，避免虚焊等异常

烧结工艺：严控烧结环境洁净度，减少表面孔隙和污染

电镀工艺：优化镀层致密度，防止腐蚀介质和离子渗入基体

　　3智能监测：实时预警表面风险

　　在线检测：PCB 生产过程中添加离子污染在线监测，实时把控表面洁净度

环境监测：物联网传感器跟踪温湿度、应力变化，建立涂覆 / 键合表面失效预测模型

定期抽检：针对烧结、焊接表面开展周期性 SEM 微观检测，提前发现隐患

　　五结语：表面分析的核心价值 —— 为电子供应链保驾护航

　　对于电子行业从业者而言，金属表面失效分析从来不是 “事后调查”，而是 “事前预防” 的关键。它精准聚焦焊接、烧结、涂覆、键合等核心表面，用专业技术还原失效场景，既解决当下的批量故障难题，更指导材料选型、工艺优化，为产能稳定提供保障。

　　未来，随着 AI 与大数据的融合，金属表面失效分析将迈向 “预测性维护”—— 提前预判表面风险，让电子供应链的每一个金属表面都稳定可靠。
