在电子制造领域，焊接技术堪称确保电路板组件（PCBA）可靠性与性能的核心工艺。选择焊制程，作为其中的关键一环，正随着电子产品向小型化、高密度和多功能化的方向发展，逐渐崭露头角，成为现代电子制造不可或缺的工艺。它通过高精度、局部化的焊接方式，为电子制造提供了更高效、更灵活的解决方案，有效弥补了传统波峰焊和回流焊技术在某些应用场景中的不足。

在实际生产中，很多电子产品都融合了多种不同类型的元件，比如在汽车电子、航空航天以及医疗设备等对可靠性要求极高的领域，混合技术板上常常同时包含通孔（THT）和表面贴装（SMT）元件 ，此时选择焊制程就发挥出重要作用，它能够在不损伤 SMT 元件的前提下，高效处理 THT 部分的焊接工作，确保电子设备的稳定运行。从宏观角度来看，选择焊制程的稳定性和高效性，直接关系到电子产品的质量和生产效率，进而影响整个电子制造行业的发展走向。

锡珠产生机理的深度探究

锡珠现象的危害

在选择焊制程中，锡珠的出现堪称一个棘手的问题，它对电子元件的性能和可靠性有着诸多负面影响。从电子产品的微观结构来看，锡珠的存在可能导致短路 ，当锡珠在电路板上的两个相邻导电部位之间形成连接时，就如同在电路中埋下了一颗 “定时炸弹”，随时可能引发短路故障，使设备无法正常工作。例如，在手机主板这样精密的电路板上，一颗小小的锡珠引发的短路可能导致手机死机、发热甚至损坏其他重要元器件。而在汽车电子的发动机控制单元（ECU）中，锡珠造成的短路故障，可能会使汽车的发动机工作异常，影响行车安全。

此外，锡珠还会影响电路板的外观和整洁度。在一些对品质要求极高的电子产品中，如高端医疗设备、航空航天电子设备等，即使锡珠没有造成功能性问题，但它们的存在也可能不符合严格的质量标准，影响产品的整体形象和市场竞争力。在医疗设备中，锡珠的存在可能会让使用者对产品的质量产生怀疑，进而影响产品的销售和使用。

锡珠产生的物理过程

锡珠的产生是一个复杂的物理过程，主要与焊膏在焊接过程中的物理变化密切相关。在焊接前，焊膏被印刷在电路板的焊盘上，它是由金属粉末、助焊剂和溶剂等组成的混合物。当电路板进入焊接阶段，首先经历预热过程，此时焊膏中的溶剂开始挥发。如果预热速度过快或温度过高，溶剂会迅速气化膨胀，就像在密闭空间中突然释放大量气体一样，产生较大的压力。当这种压力超过了焊膏中金属粉末之间的粘结力时，就会有少量焊膏从焊盘上流离开，有的则躲到 Chip 元件下面。

随着温度进一步升高，进入回流阶段，焊膏中的金属粉末开始熔化。那些在预热阶段脱离焊盘的焊膏，以及在元件下方的焊膏，也会在这个阶段熔化。由于它们与主焊料熔池分离，在表面张力的作用下，这些液态焊锡会收缩形成球状，冷却后就成为了我们看到的锡珠。简单来说，锡珠的形成就像是在一个混乱的环境中，原本应该有序结合的焊料，因为各种物理因素的干扰，而 “散落” 在电路板上，最终凝固成小锡球。

影响锡珠产生的因素

锡珠的产生受到多种因素的综合影响，包括锡膏特性、焊接温度曲线、元件贴装压力等。

锡膏的特性对锡珠的形成起着关键作用。锡膏中的金属含量、氧化度及颗粒大小是核心影响因素。当锡膏中金属含量过低（如低于 85%）时，会导致助焊剂过多，增加锡膏塌陷风险，进而容易形成锡珠。

例如，在一些低成本的锡膏中，由于金属含量不足，在焊接过程中就更容易出现锡珠问题。金属粉末氧化度高（>0.15%）则会降低浸润性，促使锡珠形成，因为氧化的金属粉末在熔化后结合过程中所受阻力更大，不利于与焊盘和元器件的良好结合。此外，锡膏的粘度也非常重要，粘度不足（低于 60 Pa・s ）时，焊膏抗飞溅能力显著下降，更易形成大尺寸锡珠。

焊接温度曲线是影响锡珠产生的另一个重要因素。回流焊的预热阶段若升温速率过快（如 > 3℃/s），溶剂挥发不充分，残留气体在熔融阶段喷溅形成锡珠。

比如，在一些生产线上，为了提高生产效率，过度加快升温速率，结果导致锡珠问题频繁出现。峰值温度过高或冷却速率过快也会导致锡膏收缩不均，形成孤立锡球。

如果峰值温度过高，会使焊料的流动性过强，容易从焊缝中流出形成锡珠；而冷却速率过快，会使焊料在凝固过程中来不及均匀分布，从而产生锡珠。

元件贴装压力同样不可忽视。在贴片过程中，如果贴装压力过大（如 > 5N），当元件压在焊膏上时，就可能有一部分焊膏被挤在元件下面或有少量锡粉飞出去，在焊接阶段这部分焊粉熔化从而形成锡珠。以一些精密的芯片贴装为例，过高的贴装压力会破坏焊膏的原有分布，为锡珠的产生埋下隐患 。此外，焊盘氧化或污染、钢网开口设计不合理、PCB 受潮等因素，也都可能导致锡珠的产生。

锡波高度不稳定问题与调整

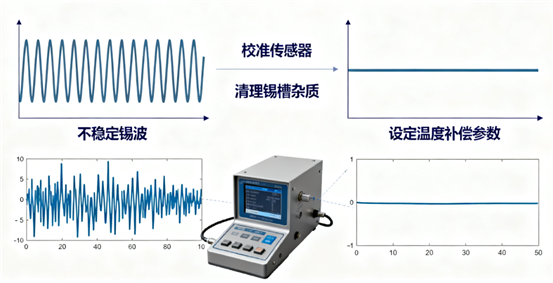

锡波高度调整标准。

不稳定现象的表现与影响

在选择焊制程中，锡波高度不稳定是一个不容忽视的问题，它如同一个隐藏在生产线上的 “定时炸弹”，随时可能引发一系列严重的焊接缺陷。当锡波高度不稳定时，最直观的表现就是焊接点出现虚焊。虚焊的焊点从外观上看，可能与正常焊点并无太大差异，但实际上，其内部的金属连接并不牢固，只是表面上看起来连接在一起。在一些对稳定性要求极高的电子产品中，如航空航天领域的电子设备，虚焊的焊点在设备运行过程中，由于受到振动、温度变化等因素的影响，很容易出现断裂，导致设备故障，甚至危及飞行安全。

此外，锡波高度不稳定还可能导致短路问题。当锡波高度过高时，过多的焊锡可能会在电路板上流淌，使原本不应该连接的线路之间形成导电通路，从而引发短路。例如，在电脑主板的焊接过程中，如果锡波高度不稳定导致短路，可能会使电脑出现死机、重启等故障，严重影响用户的使用体验。而且，短路问题一旦出现，排查和修复都比较困难，需要耗费大量的时间和人力成本。从宏观角度来看，锡波高度不稳定导致的这些焊接缺陷，不仅会降低产品的质量和可靠性，还会增加生产成本，降低生产效率，对企业的经济效益和市场竞争力产生负面影响。

造成不稳定的原因分析

锡波高度不稳定是由多种因素共同作用导致的，其中设备故障是一个重要原因。例如，锡炉中的泵浦如果出现磨损、堵塞或电机故障，就会影响锡液的泵送量和泵送压力，进而导致锡波高度不稳定。当泵浦的叶轮磨损严重时，其对锡液的推动力会减弱，使得锡波高度下降；而如果泵浦被杂质堵塞，锡液的流通不畅，也会造成锡波高度的波动。此外，锡炉的加热系统故障也可能导致锡波高度不稳定。如果加热不均匀，锡液的温度分布不一致，会使锡液的粘度发生变化，从而影响锡波的稳定性。

锡液中的杂质也是导致锡波高度不稳定的关键因素之一。随着焊接过程的持续进行，锡液中会逐渐积累金属氧化物、助焊剂残留等杂质。这些杂质会改变锡液的物理性质，使其粘度增加，表面张力发生变化。当锡液的粘度增大时，它在流动过程中受到的阻力就会增大，难以形成稳定的锡波，导致锡波高度出现波动。而且，杂质还可能在锡炉的管道和喷嘴处堆积，阻碍锡液的正常流动，进一步加剧锡波高度的不稳定。

另外，温度波动对锡波高度的影响也不容小觑。在焊接过程中，锡波的温度需要保持在一个相对稳定的范围内，才能保证焊接质量。如果温度波动过大，锡液的流动性和表面张力会随之发生变化。当温度升高时，锡液的流动性增强，表面张力减小，锡波可能会变得过高；而当温度降低时，锡液的流动性变差，表面张力增大，锡波则可能变低。例如，在一些没有良好温控系统的焊接设备中，由于环境温度的变化或者加热元件的性能不稳定，很容易出现温度波动，从而导致锡波高度不稳定。

调整标准与方法

为了确保锡波高度的稳定，需要严格遵循基于设备说明书和焊接工艺要求制定的调整标准。一般来说，锡波高度应根据 PCB 板的厚度和元件的高度进行调整，通常使锡波高于 PCB 板底面 3 - 5mm，以保证元件引脚能够充分浸入锡液中，实现良好的焊接效果。例如，对于厚度为 1.6mm 的常规 PCB 板，锡波高度可调整为 4 - 6mm 左右。同时，锡波的稳定性也是关键指标，要求在焊接过程中，锡波高度的波动范围应控制在 ±0.5mm 以内，以确保每个焊点的焊接质量一致。

在进行锡波高度调整时，首先要检查设备的运行状态，确保锡炉的泵浦、加热系统等部件正常工作。若发现泵浦有磨损或堵塞情况，应及时更换或清理；对于加热系统的故障，需专业维修人员进行检修。在调整过程中，通过设备上的锡波高度调节装置，如丝杆、电机等，缓慢改变锡液的泵送量，从而调整锡波高度。调整时要密切观察锡波高度的变化，可使用高精度的锡波高度测量仪进行实时监测，确保调整的准确性。同时，要注意调整的幅度不宜过大，每次调整后应等待一段时间，让锡波稳定下来，再进行下一次调整。此外，为了维持锡波高度的长期稳定，还需要定期对设备进行维护保养，包括清洁锡炉、更换锡液、检查加热元件等，以减少杂质和温度波动对锡波高度的影响。

PCB 板弯致溢锡问题及解决

板弯与溢锡的关联

在选择焊制程中，PCB 板弯与溢锡之间存在着紧密的联系，如同多米诺骨牌效应一般，板弯问题往往会引发一系列的焊接缺陷，其中溢锡就是一个较为常见且棘手的问题。当 PCB 板出现弯曲时，其表面的平整度会受到严重影响，这就使得在焊接过程中，焊锡在重力和表面张力的作用下，无法均匀地分布在焊盘上。以一个形象的比喻来说，平整的 PCB 板就像是一个水平的湖面，焊锡能够平稳地在湖面上铺展开来；而弯曲的 PCB 板则如同倾斜的湖面，焊锡会顺着倾斜的表面流动，从而导致在某些区域出现焊锡过多的情况，也就是溢锡现象。

从微观角度来看，板弯会导致焊盘与焊锡之间的接触角度发生变化，破坏了原本理想的焊接条件。在正常情况下，焊盘与焊锡之间应该形成良好的浸润角，使得焊锡能够紧密地附着在焊盘上，实现可靠的电气连接。但当 PCB 板弯曲时，焊盘与焊锡之间的浸润角会发生改变，使得焊锡在填充焊盘时出现不均匀的情况。在一些对焊接质量要求极高的电子产品中，如高端服务器的主板，PCB 板弯导致的溢锡可能会使相邻的焊点之间发生短路，从而引发服务器故障，影响整个系统的稳定性和可靠性。而且，溢锡还会影响焊点的机械强度，使得焊点在受到振动、温度变化等外力作用时，更容易出现开裂等问题，进一步降低了产品的可靠性。

PCB 板弯溢锡

解决板弯的措施

为了解决 PCB 板弯问题，需要从多个方面入手，综合采取优化 PCB 设计、改进生产工艺、采用辅助工装等措施。

在 PCB 设计阶段，合理规划布局是关键。首先要确保元件分布均匀，避免出现局部元件过于集中的情况。比如，在设计手机主板时，如果将大量的芯片集中在一个区域，就会导致该区域的重量增加，在焊接过程中更容易出现板弯现象。因此，应将不同重量和尺寸的元件均匀分布在 PCB 板上，使 PCB 板在各个方向上的受力更加均衡。

同时，合理分布铺铜面积也非常重要，避免出现大面积铜箔集中在某一区域的情况。大面积铜箔在受热时会产生较大的热应力，如果分布不均匀，就会导致 PCB 板因热胀冷缩不均而发生弯曲。例如，可以采用网格状的铺铜方式，增加铜箔的柔韧性，减少热应力的影响。此外，还可以通过增加 PCB 板的刚性来减少板弯，比如在 PCB 板中添加刚性支撑材料，或者增加 PCB 板的层数，提高其整体强度 。

在生产工艺方面，严格控制焊接温度曲线和时间是至关重要的。过高的焊接温度和过长的焊接时间都会使 PCB 板受到过多的热应力，从而增加板弯的风险。以回流焊为例，应根据 PCB 板的材质、厚度以及元件的类型，精确设置预热、回流和冷却阶段的温度和时间。

一般来说，预热阶段的升温速率应控制在 1 - 3℃/s，回流阶段的峰值温度应根据焊料的熔点进行调整，通常比焊料熔点高 20 - 30℃，冷却阶段的降温速率也应控制在适当范围内，避免温度急剧变化。同时，还应注意焊接设备的温度均匀性，确保 PCB 板各个部位受热均匀，减少因温度差异导致的板弯。

采用辅助工装也是解决 PCB 板弯的有效方法之一。过炉托盘治具是一种常见的辅助工装，它可以在焊接过程中为 PCB 板提供额外的支撑，减少 PCB 板因自身重量和热应力而产生的变形。在使用过炉托盘治具时，应确保治具与 PCB 板紧密贴合，并且能够均匀地分散 PCB 板上的应力。

例如，对于一些大型的 PCB 板，可以在治具上设置多个支撑点，根据 PCB 板的受力情况进行合理分布，以提高支撑效果。此外，还可以采用真空吸附治具等其他辅助工装，通过真空吸附的方式将 PCB 板固定在治具上，进一步减少板弯的发生 。

控制溢锡的方法

在解决 PCB 板弯问题的同时，还需要采取一系列措施来控制溢锡现象，以确保焊接质量。

调整焊接参数是控制溢锡的重要手段之一。焊接温度、时间和压力等参数都会影响焊锡的流动性和润湿性，从而影响溢锡的发生。一般来说，适当降低焊接温度可以减少焊锡的流动性，从而降低溢锡的风险。但需要注意的是，焊接温度不能过低，否则会导致焊接不充分，出现虚焊等问题。以波峰焊为例，通常将焊接温度控制在 240 - 260℃之间，具体温度应根据焊料的类型和 PCB 板的材质进行调整。

此外，合理控制焊接时间也非常重要，焊接时间过长会使焊锡过度流动，容易导致溢锡；而焊接时间过短则会使焊接不牢固。一般来说，波峰焊的焊接时间控制在 3 - 5 秒较为合适。在压力方面，对于一些需要施加压力的焊接工艺，如压接式焊接，应合理控制压力大小，避免压力过大导致焊锡挤出过多，产生溢锡现象 。

优化助焊剂使用也能有效控制溢锡。助焊剂在焊接过程中起着重要的作用，它可以去除焊盘和元件引脚表面的氧化物，降低焊锡的表面张力，提高焊锡的润湿性。但如果助焊剂使用不当，也会导致溢锡问题。首先，应选择合适的助焊剂类型和浓度。不同类型的助焊剂具有不同的活性和润湿性，应根据焊接工艺和材料的要求进行选择。一般来说，对于要求较高的焊接工艺，应选择活性较高、润湿性较好的助焊剂，但同时也要注意其腐蚀性，避免对 PCB 板和元件造成损害。

此外，助焊剂的浓度也会影响焊接效果，浓度过高会导致助焊剂残留过多，容易引起溢锡；浓度过低则会影响助焊效果，导致焊接不牢固。因此，应根据实际情况调整助焊剂的浓度，一般控制在适当范围内。其次，要注意助焊剂的喷涂量和喷涂均匀性。喷涂量过多会使焊锡在焊接过程中过度流动，容易产生溢锡；喷涂量过少则会影响助焊效果。应通过调整喷涂设备的参数，确保助焊剂均匀地喷涂在 PCB 板的焊盘上，且喷涂量适中 。

改进焊盘设计同样可以有效控制溢锡。焊盘的大小、形状和间距等参数都会影响焊锡的分布和流动，从而影响溢锡的发生。一般来说，适当减小焊盘的尺寸可以减少焊锡的用量，从而降低溢锡的风险。但需要注意的是，焊盘尺寸不能过小，否则会影响焊点的机械强度和电气性能。此外，优化焊盘的形状也可以改善焊锡的分布，例如采用泪滴状的焊盘设计，可以使焊锡在填充焊盘时更加顺畅，减少溢锡的发生。在焊盘间距方面，应根据元件的引脚间距和焊接工艺的要求进行合理设置，避免间距过小导致焊锡在焊接过程中桥接，产生溢锡现象 。

通孔掉焊盘难题及应对

掉焊盘的原因分析

在选择焊制程中，通孔掉焊盘是一个较为严重的问题，它不仅会影响产品的质量和可靠性，还可能导致整个产品的报废，给企业带来巨大的经济损失。通孔掉焊盘的原因是多方面的，其中焊接温度过高是一个主要原因。当焊接温度超过了 PCB 板和焊盘所能承受的极限温度时，焊盘与 PCB 板之间的结合力会因高温而减弱，就像高温会使胶水的粘性降低一样，导致焊盘容易从 PCB 板上脱落。在一些手工焊接操作中，如果电烙铁的温度设置过高，或者焊接时间过长，就很容易出现焊盘脱落的情况。例如，对于一些普通的 FR - 4 材质的 PCB 板，其正常的焊接温度一般在 230 - 250℃之间，如果将焊接温度提高到 300℃以上，且持续时间较长，焊盘就极有可能脱落 。

焊盘与 PCB 板的结合力不足也是导致掉焊盘的重要原因。这可能是由于 PCB 板的材质问题，如基板材料的热膨胀系数与焊盘金属不匹配，在焊接过程中，由于热应力的作用，焊盘容易与基板分离。一些低质量的 PCB 板材，其内部的玻璃纤维布与树脂之间的结合力不足，在焊接时高温作用下，板材内部的缺陷可能会扩大，导致焊盘与板材之间的结合力下降，从而引起焊盘脱落。此外，焊盘表面的处理工艺也会影响其与 PCB 板的结合力，如果焊盘表面的镀锡层不均匀、厚度不足，或者存在氧化、污染等问题，会导致焊接时焊料与焊盘之间的润湿不良，无法形成良好的焊点，进而使焊盘容易脱落 。

机械应力也是不可忽视的因素。在 PCB 板的安装、使用过程中，如果受到过大的外力冲击、挤压或弯曲，焊盘可能会因无法承受外力而脱落。比如，在电子产品的组装过程中，如果操作人员用力过猛，不小心挤压到了 PCB 板上的焊盘部位，就有可能导致焊盘脱落。在一些经常受到振动的电子设备中，如汽车电子设备，由于车辆行驶过程中的振动，焊盘长期受到机械应力的作用，也容易出现脱落的情况。此外，多次焊接对同一焊盘进行反复加热，会加剧焊盘与基板之间的热应力积累，导致焊盘与基板的结合力逐渐下降，增加焊盘脱落的可能性 。

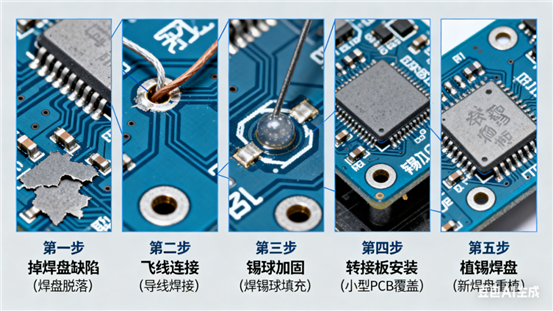

通孔掉焊盘

不同情况下的解决方法

针对通孔掉焊盘问题，需要根据具体情况采取不同的解决方法。对于掉焊盘情况较轻的情况，如果元件引脚够长，可以采用飞线连接的方法。首先，将切断后的电路接头处的绝缘漆刮掉，露出金属部分，这样可以增加导线与接头之间的导电性。然后，上好焊锡，使焊锡能够充分填充在导线与接头之间，形成良好的电气连接。最后，将元件的引脚焊接在此处，完成飞线连接。这种方法操作相对简单，成本较低，适用于一些对外观要求不高的电子产品维修。例如，在一些小型的电子玩具维修中，如果出现掉焊盘问题，采用飞线连接的方法可以快速解决问题，恢复玩具的正常使用 。

当元件引脚不够长时，可以使用锡球连接。先购买专用的锡球，根据焊盘和引脚的大小选择合适直径的锡球，一般在 0.5 - 1.5mm 之间。同时准备好热风枪、助焊膏、镊子等工具。操作时，先在脱落焊盘的位置和与之连接的元器件引脚或目标连接点上均匀涂抹一层助焊膏，助焊膏可以去除表面的氧化物，增强锡球的附着力和流动性。然后用镊子小心地将锡球放置在助焊膏上，确保锡球与引脚和目标连接点充分接触。接着使用热风枪，将温度设置在 300 - 350℃左右，风速调至适中，从适当的距离（约 1 - 2cm）对锡球进行加热，直到锡球完全熔化，形成良好的电气连接。加热过程中要注意观察锡球的熔化情况，避免过热导致锡球飞溅或损坏周围的元器件。这种方法适用于一些对焊点强度和导电性要求较高的场合 。

对于多引脚或密集型焊盘的情况，制作转接板是一个有效的解决办法。首先需要准备一块合适大小的空白电路板作为转接板，以及与脱落焊盘对应的引脚或排针、电烙铁、焊锡丝、助焊剂等工具。转接板的材质和厚度要与原电路板相匹配，以保证焊接和安装的稳定性。然后根据脱落焊盘的位置和连接关系，在转接板上设计并钻出相应的安装孔，将引脚或排针插入孔中，从背面用电烙铁将引脚或排针与转接板焊接牢固。接着，将转接板上的引脚与原电路板上的对应连接点通过焊接或飞线的方式进行连接，确保电路导通。最后，使用胶水或螺丝等固定方式，将转接板固定在原电路板上，防止其松动或移位。这种方法虽然操作相对复杂，但可以很好地解决多引脚或密集型焊盘掉焊盘的问题，适用于一些高精度、高可靠性要求的电子产品 。

如果想要更彻底地解决掉焊盘问题，可以选择重新植锡焊盘。购买与原电路板焊盘材质相同或相近的铜箔、锡膏、钢网、热风枪等工具。铜箔的厚度一般为 0.03 - 0.05mm，锡膏要选择质量好、活性高的产品，钢网的开口尺寸要与原焊盘大小一致。操作时，先用热风枪将原焊盘位置残留的焊锡和杂质清理干净，使电路板表面平整。然后将铜箔裁剪成与原焊盘大小和形状相同的尺寸，用镊子将其准确放置在原焊盘位置上，并用少量的助焊剂固定。接着，将钢网覆盖在铜箔上，确保钢网的开口与铜箔位置完全对齐，然后用刮刀将锡膏均匀地涂抹在钢网上，使锡膏通过钢网开口填充到铜箔上。最后，使用热风枪对锡膏进行加热，温度控制在 230 - 250℃左右，使锡膏熔化并与铜箔和电路板形成良好的焊接连接。加热完成后，等待冷却，小心取下钢网。这种方法可以恢复焊盘的原有性能，但对操作技术要求较高，且需要一定的设备和工具 。

编程技巧提升焊接精度

编程在选择焊制程中的作用

在选择焊制程中，编程扮演着核心角色，它如同精密仪器的 “大脑”，对焊接过程进行全面而精准的控制。通过编程，工程师能够精确地设定焊接参数，如焊接时间、温度、锡量等，这些参数的精确控制是确保焊接质量的基础。以焊接时间为例，不同的焊点可能需要不同的焊接时间，过长或过短都可能导致焊接缺陷，而编程可以根据焊点的具体要求，精确地控制焊接时间，确保每个焊点都能达到最佳的焊接效果 。

编程还能优化焊接路径。在电路板上，焊点的分布往往错综复杂，通过合理的编程，可以规划出最短、最合理的焊接路径，减少焊接过程中的移动时间，提高焊接效率。就像一个高效的导航系统，能够引导焊接设备在电路板上快速、准确地移动，避免不必要的行程浪费。而且，编程还可以实现对焊接过程的实时监控和数据分析，通过传感器收集焊接过程中的各种数据，如温度、压力、电流等，并对这些数据进行分析处理，及时发现焊接过程中的问题，如虚焊、短路等，并采取相应的措施进行调整，从而保证焊接质量的稳定性和一致性 。

基础编程要点

在选择焊制程的编程中，选择合适的编程语言是第一步。常见的焊接编程语言有 Ladder Diagram（梯形图）、Function Block Diagram（功能块图）、Structured Text（结构化文本）等 。Ladder Diagram 因其直观性和易理解性，在焊接自动化中应用广泛，它以类似于电气控制电路图的形式来表示程序逻辑，对于熟悉电气控制的工程师来说，容易上手。例如，在一些简单的焊接设备中，使用 Ladder Diagram 可以方便地实现对焊接动作的顺序控制。而 Structured Text 则适合实现复杂的逻辑控制，能够提高程序的执行效率和系统的响应速度，它采用类似于高级编程语言的语法结构，能够进行复杂的数学运算和逻辑判断，适用于对焊接过程有较高精度要求的场合 。

掌握基本编程结构也是至关重要的。焊接过程的自动化控制需要使用各种基本编程结构，如顺序控制、选择控制和循环控制。顺序控制一般用于控制焊接设备的移动路径，按照预定的顺序依次完成各个焊点的焊接。比如，在对一块电路板上的多个焊点进行焊接时，通过顺序控制可以让焊接设备从第一个焊点开始，依次移动到后续的焊点进行焊接，确保焊接过程有条不紊地进行。选择控制用于根据焊接质量反馈调整焊接参数，当焊接过程中出现质量问题时，通过传感器检测到异常信号，选择控制结构可以根据预设的条件判断，自动调整焊接参数，如增加焊接时间、提高焊接温度等，以解决质量问题。循环控制则用于实现焊接过程的重复动作，对于一些需要多次焊接的焊点或具有相同焊接要求的多个焊点，可以使用循环控制结构，减少编程的工作量，提高编程效率 。

实现焊接参数的精确控制是基础编程的关键。焊接参数主要包括焊接电流、电压、速度、气体流量等，这些参数对焊接质量有着直接的影响。通过编程，可以根据不同的焊接任务和材料特性，精确地设置这些参数。在焊接不同厚度的金属板材时，需要根据板材的厚度调整焊接电流和电压，以确保焊接的熔深和焊缝宽度符合要求。在编程时，可以通过预设的程序来实现这些参数的调整，也可以在焊接过程中通过实时反馈系统进行动态调整，以适应不同的焊接情况，提高焊接过程的稳定性和焊接质量 。

高级编程应用

在选择焊制程中，高级编程应用能够进一步提升焊接的精度和效率，实现更智能化的焊接过程。其中，传感器数据的集成处理是一个重要的应用方向。在现代的焊接自动化中，传感器技术作为获取信息的重要手段，对焊接质量有着至关重要的影响。温度传感器能够监测焊点的实时温度变化，有助于预防热裂纹的产生；而位置传感器则确保焊接路径的精确性，减少因偏差导致的焊缝缺陷。通过编程，可以将这些传感器采集到的数据进行整合处理，根据数据反馈实时调整焊接参数和路径，实现自适应焊接。在焊接过程中，如果温度传感器检测到焊点温度过高，编程系统可以自动降低焊接电流或增加焊接速度，以降低温度，保证焊接质量 。

错误检测与自适应控制也是高级编程的重要应用。通过编程建立错误检测机制，实时监测焊接过程中的各种参数和状态，一旦发现异常情况，如焊接电流异常、焊接速度不稳定等，能够及时发出警报并采取相应的措施进行调整。同时，自适应控制技术可以根据焊接过程中的实际情况，自动调整焊接参数，以适应不同的焊接条件。在焊接不同材质的工件时，自适应控制可以根据材料的特性自动调整焊接电流、电压和速度等参数，确保焊接质量的一致性 。

实时监控和数据可视化也是高级编程应用的重要内容。通过编程实现对焊接过程的实时监控，操作人员可以在监控界面上实时查看焊接参数、焊接路径、设备状态等信息，及时了解焊接过程的进展情况。同时，将焊接过程中的数据进行可视化处理，以图表、图形等形式展示出来，使数据更加直观易懂。通过对这些数据的分析，能够发现焊接过程中的潜在问题，为优化焊接工艺提供依据。例如，通过分析焊接电流和电压的变化曲线，可以判断焊接过程是否稳定，是否存在虚焊等问题，从而及时调整焊接参数，提高焊接质量 。

助焊剂喷涂标准与优化

助焊剂的作用原理

助焊剂在焊接过程中扮演着至关重要的角色，它就像是一位默默奉献的幕后英雄，虽然体积微小，却对焊接质量有着决定性的影响。其主要作用包括去除氧化物、降低表面张力和促进焊料润湿。在焊接前，金属表面往往会形成一层氧化物，这层氧化物就如同坚固的堡垒，阻碍着焊料与金属之间的良好结合。助焊剂中的活性剂能够与氧化物发生化学反应，将其转化为易溶于助焊剂的化合物，从而彻底清除氧化物，露出干净的金属表面，为焊料的附着创造条件。例如，在对铜制元件引脚进行焊接时，助焊剂中的酸性活性剂会与铜表面的氧化铜发生反应，生成可溶性的铜盐，使铜表面变得清洁，易于焊料的浸润 。

助焊剂还能降低焊料的表面张力。表面张力是液体表面分子间的相互作用力，它使得液体表面具有收缩的趋势。在焊接过程中，焊料的表面张力会影响其在金属表面的铺展和填充能力。助焊剂中的表面活性剂能够降低焊料的表面张力，使焊料更容易在金属表面流动和铺展，从而提高焊接的质量和可靠性。以水为例，在水中加入洗涤剂后，水的表面张力会降低，洗涤剂中的表面活性剂就如同助焊剂中的表面活性剂一样，能够打破水分子之间的紧密联系，使水更容易湿润物体表面。同样，助焊剂中的表面活性剂能够打破焊料分子之间的紧密联系，使焊料更容易在金属表面铺展，填充到焊点的各个角落，形成良好的焊接连接 。

助焊剂还能促进焊料的润湿。润湿是指液体在固体表面上的附着和铺展现象，良好的润湿是实现可靠焊接的关键。助焊剂能够改善焊料与金属表面之间的润湿性，使焊料能够更好地附着在金属表面，形成牢固的焊点。这是因为助焊剂能够降低金属表面的自由能，减小焊料与金属表面之间的接触角，从而促进焊料的润湿。例如，在焊接过程中，助焊剂会在金属表面形成一层薄薄的保护膜，这层保护膜能够降低金属表面的自由能，使焊料更容易在金属表面铺展，从而实现良好的焊接效果 。

喷涂标准的重要性

合理的助焊剂喷涂标准对焊接质量有着深远的影响，它直接关系到焊点的可靠性、电子产品的性能以及生产效率和成本。如果助焊剂喷涂量不足，就无法充分发挥其去除氧化物、降低表面张力和促进焊料润湿的作用。在这种情况下，金属表面的氧化物可能无法完全清除，导致焊料与金属之间的结合力减弱，从而出现虚焊、脱焊等问题。在一些对可靠性要求极高的电子产品中，如航空航天领域的电子设备，虚焊的焊点可能会在设备运行过程中突然断开，引发严重的故障，甚至危及飞行安全。而在汽车电子领域，虚焊的焊点可能会导致汽车电子系统出现故障，影响汽车的正常行驶。

相反，如果助焊剂喷涂量过多，会导致助焊剂残留过多，这些残留的助焊剂可能会腐蚀电路板和元件，降低焊点的可靠性，还会影响电子产品的外观和电气性能。助焊剂残留过多可能会在电路板表面形成一层白色的粉末状物质，影响电路板的美观。而且，这些残留的助焊剂可能会具有一定的导电性，在潮湿的环境下，可能会导致电路板短路，使电子产品无法正常工作。此外，过多的助焊剂还会增加清洗成本，因为需要使用更多的清洗剂和更复杂的清洗工艺来去除这些残留的助焊剂，这不仅会增加生产成本，还会对环境造成一定的污染 。

助焊剂的均匀度也非常重要。不均匀的喷涂会导致部分焊点助焊剂不足，出现焊接缺陷，而部分焊点助焊剂过多，产生上述问题。在一些高密度的电路板上，由于焊点之间的间距非常小，如果助焊剂喷涂不均匀，很容易导致相邻焊点之间的助焊剂相互影响，从而出现桥接、短路等问题。因此，确保助焊剂的均匀喷涂是保证焊接质量的关键之一，它能够使每个焊点都能得到适量的助焊剂，从而实现良好的焊接效果，提高电子产品的可靠性和稳定性 。

优化喷涂的方法

为了实现助焊剂的优化喷涂，需要根据焊接工艺和 PCB 特点灵活调整喷涂参数。不同的焊接工艺，如波峰焊、回流焊和手工焊，对助焊剂的喷涂要求各不相同。在波峰焊中，由于焊接速度较快，需要较高的助焊剂喷涂量，以确保在短时间内焊盘和元件引脚能够充分被助焊剂覆盖；而在回流焊中，由于焊接时间相对较长，助焊剂的喷涂量可以适当减少，以免助焊剂在高温下过度挥发，产生过多的残留物。同时，PCB 的材质、尺寸、厚度以及元件的布局和密度等因素也会影响助焊剂的喷涂效果。对于材质较厚、元件密度较高的 PCB 板，需要适当增加助焊剂的喷涂量，以保证助焊剂能够充分渗透到各个焊点；而对于尺寸较小、元件布局较为稀疏的 PCB 板，则可以适当降低喷涂量 。

定期维护喷涂设备是确保助焊剂喷涂质量的重要保障。喷涂设备在长期使用过程中，喷嘴、管道等部件容易出现堵塞、磨损等问题，这些问题会导致助焊剂喷涂不均匀或喷涂量不稳定。因此，需要定期对喷涂设备进行清洁和保养，及时更换磨损的部件。一般来说，每天工作结束后，都应对喷嘴进行清洁，防止助焊剂残留堵塞喷嘴；每周应对管道进行一次全面的检查和清洗，确保助焊剂在管道内能够顺畅流动。同时，还应定期对喷涂设备的参数进行校准，如喷涂压力、喷涂时间等，以保证助焊剂的喷涂量和均匀度符合要求 。

采用先进的喷涂技术也是优化助焊剂喷涂的有效途径。目前，市场上出现了许多先进的助焊剂喷涂技术，如喷雾涂敷法、选择性涂敷法等。喷雾涂敷法通过气压或超声波将助焊剂雾化，均匀喷洒在 PCB 焊盘表面，具有涂敷量精确可控、助焊剂利用率高、适合高密度电路板等优点；选择性涂敷法则通过计算机控制的喷射头，根据 PCB 设计文件自动识别焊接区域并精确喷涂助焊剂，能够实现 “按需涂敷”，既减少了助焊剂的浪费，又降低了残留风险。在一些高端电子产品的制造中，采用选择性涂敷法可以大大提高焊接质量和生产效率，同时减少对环境的影响 。

单台设备适配大小尺寸喷嘴方案

不同尺寸喷嘴的需求

在选择焊制程中，面对不同尺寸的焊点和元件，对不同大小喷嘴的需求就如同不同的钥匙开不同的锁一样，至关重要。随着电子产品的不断小型化和功能多样化，电路板上的元件种类和尺寸变得愈发复杂。从微小的 0201 封装的电阻电容，到大型的功率模块，它们的引脚间距和焊点大小差异巨大。对于微小的焊点，如 0201 封装元件的焊点，其尺寸通常在 0.2mm×0.1mm 左右，需要使用内径极小的喷嘴，一般在 0.3 - 0.5mm 之间，这样才能精确地将焊锡滴在焊点上，避免焊锡的过量或偏移，保证焊点的质量和可靠性。而对于大型的功率模块，其引脚较粗，焊点面积较大，可能需要内径在 2 - 3mm 的较大喷嘴，以确保有足够的焊锡量能够覆盖焊点，形成牢固的焊接连接 。

此外，不同类型的元件对喷嘴的形状和结构也有不同的要求。例如，对于一些异形元件，如带有特殊引脚形状的传感器，普通的圆形喷嘴可能无法满足焊接需求，需要使用专门设计的异形喷嘴，以适应元件引脚的形状，确保焊锡能够均匀地包裹引脚，实现良好的焊接效果。而且，在一些高密度的电路板上，由于元件之间的间距非常小，需要使用窄间距喷嘴，以避免在焊接过程中对相邻元件造成影响 。

适配方案的设计思路

为了实现单台设备对不同大小尺寸喷嘴的适配，需要从设备的机械结构调整、编程控制以及自动换嘴系统等多个方面进行综合设计。在机械结构方面，可以采用可调节的喷嘴安装座，通过丝杆、导轨等机械装置，实现喷嘴在 X、Y、Z 三个方向上的精确移动和定位。这样，当需要更换不同尺寸的喷嘴时，可以通过调整安装座的位置，使喷嘴能够准确地对准焊点。例如，在一些高端的选择焊设备中，安装座可以通过电机驱动丝杆进行精确的位移调整，精度可以达到 ±0.01mm，能够满足不同尺寸喷嘴的安装和定位需求 。

编程控制也是实现喷嘴适配的关键。通过编写灵活的控制程序，可以根据不同的焊接任务和元件信息，自动调整喷嘴的工作参数，如喷涂量、喷涂时间、焊接温度等。在焊接不同尺寸的焊点时，程序可以根据焊点的大小自动调整焊锡的喷涂量，对于小焊点减少喷涂量，对于大焊点增加喷涂量，以确保每个焊点都能得到合适的焊锡量。同时，编程还可以实现对喷嘴运动轨迹的精确控制，根据元件的布局和形状，规划出最佳的焊接路径，提高焊接效率和质量 。

引入自动换嘴系统是实现单台设备适配不同尺寸喷嘴的重要手段。自动换嘴系统一般由喷嘴库、换嘴机械臂和控制系统组成。喷嘴库中存放着各种不同尺寸和类型的喷嘴，换嘴机械臂在控制系统的指令下，能够快速准确地从喷嘴库中取出所需的喷嘴，并将其安装到设备上。当设备需要焊接不同尺寸的元件时，控制系统会根据预先设定的程序，控制换嘴机械臂更换相应的喷嘴。这种自动换嘴系统可以大大提高生产效率，减少人工换嘴的时间和误差，同时也提高了设备的自动化程度和灵活性 。

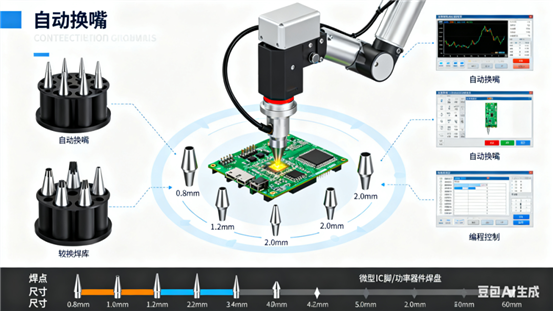

喷嘴适配工作场景

实施与效果评估

在实施单台设备适配大小尺寸喷嘴方案时，首先需要根据设备的实际情况和生产需求，选择合适的机械结构、编程软件和自动换嘴系统，并进行安装和调试。在安装过程中，要确保各个部件的安装精度和连接可靠性，避免出现松动、位移等问题。调试阶段则需要对设备进行全面的测试，包括喷嘴的定位精度、工作参数的调整、自动换嘴的准确性和速度等。通过不断地调整和优化，使设备能够稳定地运行 。

评估适配效果的指标主要包括焊接质量和生产效率。焊接质量可以通过检查焊点的外观、强度、导电性等方面来评估。外观上，焊点应光滑、饱满，无虚焊、短路、锡珠等缺陷；强度方面，焊点应能够承受一定的拉力和剪切力，确保在电子产品的使用过程中不会出现脱焊等问题；导电性则要求焊点的电阻值在合理范围内，保证电路的正常导通。生产效率可以通过计算单位时间内完成的焊接点数或焊接面积来评估，对比适配方案实施前后的生产效率，观察是否有显著提高 。

通过对某电子制造企业的实际生产数据进行分析，在实施单台设备适配大小尺寸喷嘴方案后，焊接缺陷率从原来的 5% 降低到了 2% 以下，生产效率提高了 30% 以上，有效地提升了产品质量和生产效率，降低了生产成本，取得了良好的经济效益和社会效益 。

总结与展望

回顾核心问题与解决办法

选择焊制程作为电子制造的关键环节，在实际生产中面临着诸多复杂且关键的问题。锡珠产生机理的探究，让我们深入了解到其与焊膏物理变化、焊接参数及元件贴装等多因素的紧密联系；锡波高度不稳定不仅表现为虚焊、短路等焊接缺陷，还受到设备故障、锡液杂质和温度波动等因素的影响，通过严格遵循调整标准和采用正确的调整方法，能够有效解决这一问题；PCB 板弯致溢锡问题源于板弯对焊盘与焊锡接触角度的改变，通过优化 PCB 设计、改进生产工艺和采用辅助工装等措施，可以解决板弯问题，进而控制溢锡；通孔掉焊盘的原因包括焊接温度过高、焊盘与 PCB 板结合力不足和机械应力等，针对不同情况采取飞线连接、锡球连接、制作转接板或重新植锡焊盘等方法，可以有效应对这一难题；编程技巧在选择焊制程中起着核心控制作用，掌握基础编程要点和应用高级编程技术，能够提升焊接精度和效率；助焊剂的喷涂标准对焊接质量至关重要，了解其作用原理，严格遵循喷涂标准，并通过优化喷涂方法，可以确保焊接质量；单台设备适配大小尺寸喷嘴方案，满足了不同尺寸焊点和元件的焊接需求，通过合理设计适配方案并进行实施和效果评估，能够有效提高焊接的灵活性和生产效率。

这些问题相互关联，任何一个环节出现问题都可能影响整个焊接质量和生产效率。因此，在实际生产中，需要从整体上对选择焊制程进行系统性的优化和管理，综合考虑各个因素之间的相互作用，采取针对性的措施来解决问题，确保选择焊制程的稳定运行和高质量产出。

未来发展趋势展望

展望未来，选择焊制程在技术创新和工艺优化方面将展现出巨大的潜力和广阔的发展空间。在技术创新方面，随着人工智能、大数据、物联网等前沿技术的不断发展和深入应用，选择焊制程有望实现更高程度的智能化和自动化。通过引入人工智能算法，焊接设备能够实时分析焊接过程中的各种数据，如温度、电流、电压等，并根据这些数据自动调整焊接参数，实现自适应焊接，从而进一步提高焊接质量的稳定性和一致性。利用物联网技术，焊接设备可以实现互联互通，生产管理人员能够远程监控设备的运行状态，及时发现并解决潜在问题，提高生产管理的效率和精度 。

在工艺优化方面，随着电子产品对小型化、高密度和多功能化的要求不断提高，选择焊制程将不断优化以适应这些发展趋势。未来可能会出现更加精密的焊接工艺，能够实现更小尺寸焊点的高质量焊接，满足电子产品中微小元件的焊接需求。同时，对于混合技术板上不同类型元件的焊接，也将开发出更加高效、可靠的焊接工艺，确保不同元件之间的电气连接稳定可靠。此外，环保型焊接材料和工艺的研发与应用也将成为未来的发展重点，以减少焊接过程对环境的影响，实现绿色制造 。

选择焊制程在未来的电子制造领域中，将通过不断的技术创新和工艺优化，持续提升焊接质量和生产效率，为电子产品的发展提供更加坚实的技术支持，推动整个电子制造行业向更高水平迈进。
