首镭激光晶圆异形打孔设备:破解封装瓶颈,赋能半导体产业升级

2025-12-08

  在半导体产业向高密度、高算力、高可靠性方向加速演进的当下,晶圆封装环节的技术突破成为制约产业升级的关键瓶颈之一。其中,晶圆异形打孔工艺作为实现芯片垂直互联、提升封装密度的核心技术,长期面临加工精度、效率与成本的三重挑战。近日,首镭激光自主研发的晶圆异形打孔设备实现技术突破并投入实际应用,为解决这一行业痛点提供了高效可行的国产方案。

  设备搭载飞秒级超短脉冲激光系统,脉冲宽度低至100fs,峰值功率密度突破10²⁰W/cm²。这种超短脉冲激光能够精准作用于玻璃晶圆的指定区域,通过非线性吸收效应打破局部分子键,实现材料的微区改性,而不会产生明显的热传导效应——热影响区控制在5μm以内,从根本上解决了传统激光加工因热应力导致的晶圆开裂问题,使加工良率提升至99.99%以上。

同时,设备配备四光楔旋切光学系统,通过精密光学调控实现激光光斑的高速旋转与轨迹精准控制,可灵活加工圆形、方形、多边形等多种异形孔型,其中孔径尺寸精度控制在±0.5μm,异形孔R角误差≤6μm,完全满足先进封装的设计要求。

  激光诱导改性后,晶圆将进入定制化湿法刻蚀环节。首镭激光针对BF33玻璃特性研发的专用刻蚀液,对改性区域的刻蚀速率较未改性区域提升100倍以上,实现了孔洞的精准成型。更为关键的是,刻蚀液在成型过程中可对孔壁进行原子级抛光,使孔壁粗糙度Ra≤5nm,有效避免了传统机械加工或单一激光加工带来的孔壁毛刺、微裂纹等缺陷,为后续金属化镀膜、芯片键合等工序提供了优良的表面条件,显著提升了垂直互联的电气性能与可靠性。

  设备集成了高精度气浮导轨平台、视觉定位系统与自动化上下料模块,定位精度达±0.1μm,可实现510mm×515mm大尺寸玻璃基板的一次性加工,单基板加工效率较进口设备提升3倍。同时,设备支持与晶圆制造产线的无缝对接,实现从设计版图到加工成品的全流程自动化控制,单位面积加工成本较进口设备降低30%,为先进封装技术的规模化应用奠定了成本基础。

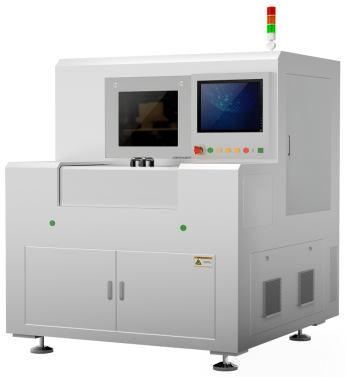

微信图片_2025-12-08_105850_605


  公司简介

  首镭激光是一家专注于高端激光设备研发、制造与销售的高新技术企业,公司以激光微细加工技术为核心,致力于为半导体、新能源、3C电子、PCB/FPC、面板显示、蓝宝石、5G通讯等领域提供智能制造整体解决方案。
