锡膏是 SMT 焊接里决定良率与可靠性的关键耗材，有铅体系在部分传统产线、LED 白板、快速消耗类焊接场景仍不可替代。佳金源 7ML 有铅锡膏，是面向中低端通用贴片、LED 白板、快速耗料产线设计的松香型有铅锡膏，实测印刷成型稳定、焊点透亮，适配中小批量快速换线生产。

7ML 核心参数与成分

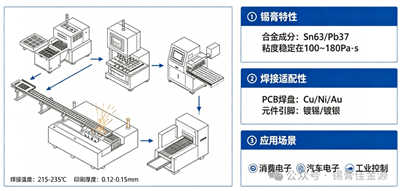

　　7ML 有铅锡膏为松香型 ROL0，卤素控制在250~400ppm，合金粉以Sn63Pb37、Sn62Pb36Ag2等经典有铅配方为主，常用颗粒度 T2.5、T3、T4，适配 0.2mm 以上间距印刷，钢网厚度 0.12~0.15mm 区间兼容性最好。粘度稳定在100~180Pa·s，触变性适中，连续印刷不下塌、不拉丝，适合半自动与全自动印刷机使用。

　　7ML 适用场景与工艺表现

　　7ML 主打快速消耗型焊接场景，耐干性偏弱，不适合长时间停印，但在日耗量大、换线频繁的产线表现突出。它焊点光亮饱满、残留透明，对 LED 白板、白色阻焊 PCB 友好，不会出现发黄、发黑问题，也可用于凹槽嵌入式散热器焊接，能实现较低空洞率，满足常规消费电子、照明、小型控制板的焊接要求。

　　使用佳金源 7ML 时，回温必须2~4 小时，禁止直接冷膏上机，回温不足会导致粘度异常、印刷漏印。存储温度严格控制在2~10℃，保质期 6 个月，开封后建议24 小时内用完，避免长时间暴露氧化。回流焊曲线按有铅标准设定：预热区 120~150℃，升温速率 1~3℃/s，回流峰值183~200℃，保温时间 30~45s，可有效避免锡珠、虚焊、炸锡，我们车间长期用这套参数，良绿稳定在 99.5% 以上。

　　7ML 与同系列有铅锡膏差异

　　佳金源 7ML 定位通用快速耗料型，活性中等、成本友好；同系列 7MN 侧重 QFN/DFN 高爬锡，7MF 专用于银焊盘防腐蚀，7MH 支持 16 小时连续印刷耐干，7ML 则聚焦白板美观、快速消耗、低空洞散热件焊接，选型时按产品耐干需求、PCB 材质、元器件类型匹配即可，不用盲目追求高活性。

　　有铅锡膏 7ML 的核心价值是稳定、好印、焊点亮，在快速耗料、LED 白板、常规 SMT 贴片场景性价比突出。工艺上抓好回温、存储、回流曲线三个关键点，就能把缺陷压到最低，适配大部分传统有铅产线，不用复杂调试。

　　【本文转自锡膏佳金源，转载仅供学习交流。】
