在电子工厂的无尘车间里，经过三防敷形涂料精密涂覆设备，一层薄如蝉翼的透明液体悄然覆盖在精密的电路板上。这层液体干燥后形成的保护膜，正是守护电子设备抵御湿气、盐雾与灰尘的“隐形盔甲”—— 三防漆 / 敷形涂层。然而，这件“盔甲”的防护效力并非越厚越好。喷涂厚度，这个以微米计量的微小尺度，实则是平衡防护力与潜在风险的关键技术命门。

　　喷涂厚度的影响因素

　　1、涂料特性：黏度是关键因素。高黏度三防漆单次喷涂易形成厚涂层，低黏度漆则需多次叠加。稀释剂添加量与黏度成反比，稀释剂增多，黏度下降，涂层变薄。

　　2、设备参数：喷枪压力、距离和移动速度影响显著。压力过大会导致漆料雾化过细致涂层变薄；距离过近会导致易堆积变厚。

　　3、元器件影响：PCB 板上元件布局改变涂层厚度。凸起元件周围易堆积，引脚密集处易漏涂。如 LED 灯珠底部因缝隙窄，涂层一般较薄，容易导致引脚氧化。

　　4、环境因素：温湿度干扰厚度控制。低温使漆料黏度上升，涂层增厚；高温加速溶剂挥发，形成厚斑。缩合型硅酮漆在湿度＞70% RH 时加速固化，难以控厚。

　　喷涂工艺的方法改善

　　1、正式喷涂前，在废板或玻璃片上试喷，用湿膜梳马上测湿膜厚度。干膜比湿膜薄，根据目标干膜厚度，调整喷枪压力和移动速度。

　　2.、元器件密集的地方，喷涂流量小、速度快；板边缘和大面积区域，流量中等、速度慢。较高的元件，先喷侧面再喷顶部，防止漏涂。

　　3、如果需要较厚的涂层，分几次喷涂更保险。每 次喷涂后等溶剂挥发，再喷下一层，这样能减少涂层开裂。

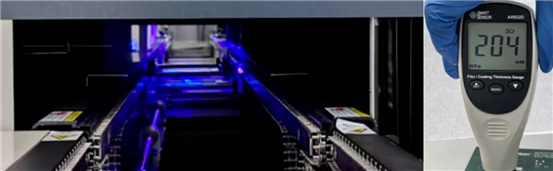

　　4、涂层固化后，用干膜测厚仪检测，在板上选几个地方测量，确保平均厚度达标。厚度不合适的地方，及时擦除或补喷调整。

　　喷涂过厚的解决方法

　　1、边缘厚、中间薄：调整喷枪角度至垂直板面，移动时保持匀速，过边缘时稍加快速度，避免停留堆积。

　　2、缝隙处过薄：先将漆料黏度降低，再用低压近距离对着缝隙 “点喷”，利用漆料流动性渗透。

　　3、固化后厚度超标：若因低温导致涂层过厚，可适当加热促进溶剂挥发，同时下次喷涂时提高移动速度。

　　三防敷形涂层的喷涂厚度，是一场在“防护不足”与“过度防护”悬崖边上的精密求索。薄薄的三防敷形涂层，如同为电子设备筑起一道无形的微米级护城河 —— 它既要足够坚韧以抵御外敌入侵，又需足够通透以保证内部活力。掌握这把“黄金尺度”，需融合材料认知、工艺技术与严谨验证。当每一块电路板上的液态铠甲都能精准成型，便是现代制造在微观世界书写的可靠承诺。
