SOLIDWORKS Electrical Routing是SOLIDWORKS的插件,允许我们创建专为3D电气线路定制的特殊类型的子装配体。
人们升级到SOLIDWORKS Premium的众多原因之一是能够访问该软件包中包含的一流的布线功能。通常,工程师会尝试使用简单的扫描来表示他们的电气布线,并尽力使用3D草图沿着设计进行布线。最终,这将完成工作,但需要很长时间,并且在机电组件中工作时会留下许多出色的功能。
什么是SOLIDWORKS电气布线?
SOLIDWORKS Electrical Routing是SOLIDWORKS的插件,允许我们创建专为3D电气线路定制的特殊类型的子装配体。这些类型的路由包括3个基本成分:路由组件、部分和功能。路由组件可以说是最重要的;包括用于我们的机电组件的配件、连接器和夹子。这些组件通常存储在单个库中,并嵌入相关的电气信息,例如路线连接点。布线部件表示用于将布线组件连接在一起的电线和电缆。这些将通过机械装配进行操作,以显示位置以及颜色和线规。最后,布线特征由驱动布线部件的2D和3D草图组成。虽然这看起来需要跟踪的内容很多,但SOLIDWORKS Electrical Routing可以为我们处理这些问题。

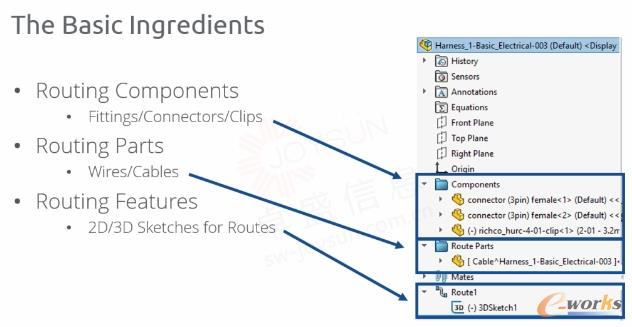

图1 为3D电气线路定制的特殊类型的子装配体
如何使用SOLIDWORKS Electrical Routing?
电气路线可以通过几种不同的方式启动:从/到列表、在某个点或通过拖/放。打开电气布线库后,拖动必要的电气元件并将其放在需要的位置将自动启动布线命令。初始步骤包括指定所需的布线模板以及电线/线束直径和所需的任何覆盖物。然而,覆盖物可以稍后应用,并且直径只是我们的“默认值”,因为添加电线或更改规格将自动增加该值。此时,自动路由命令将启动并允许用户从放置的第一个组件路由到我们可能需要去的任何其他地方。

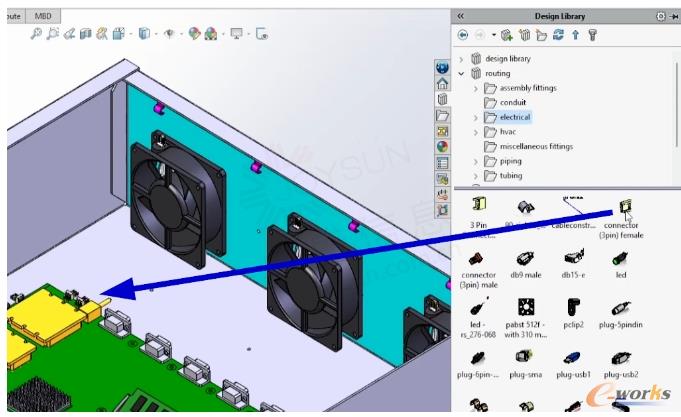

图2 自动启动布线命令
可以将其他组件拖入机械组件中,例如其他连接器或夹子以将电缆穿过。与使用扫描相比,使用布线的额外好处之一是我们的夹子可以根据穿过它们的电缆或电线自动调整配置以增加直径。此过程将继续添加所有相关的路由组件并将其他分支拼接在一起。
路径就位后,可以将额外的电气信息添加到布线子组件中。SOLIDWORKS Electrical Routing使用户能够定义哪些特定电线遵循路线的哪些段。此外,可以指定每个连接器上的引脚,以指示连接器1上的引脚1与连接器6上的引脚2链接。这不仅可以实现更好的设计意图,而且还可以为布线子组件的下游应用带来好处。用户将立即看到基于给定路线的电气定义为每个导体给出的准确电线长度。在下图中,根据定义的路线和链接的连接器,20号红色、蓝色和白色电线的长度为537毫米。

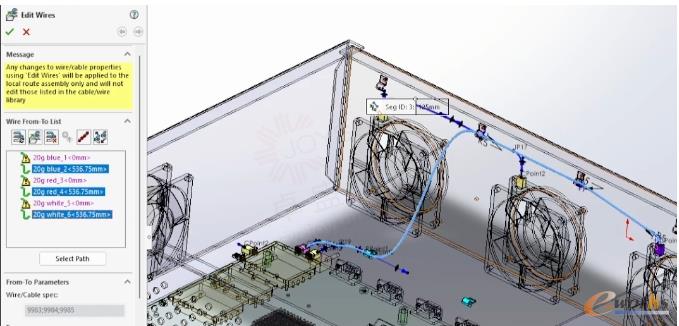

图3 用户能够定义哪些特定电线遵循路线的哪些段
完全定义路线后,就可以创建制造打印件。这一切都从打开布线子组件并将其展平开始。这可以通过SOLIDWORKS Electrical Routing的内置工具来实现,并创建参数化、可编辑的路线配置。可以进一步采用扁平化路线来快速生成包含线束BOM的2D工程图。

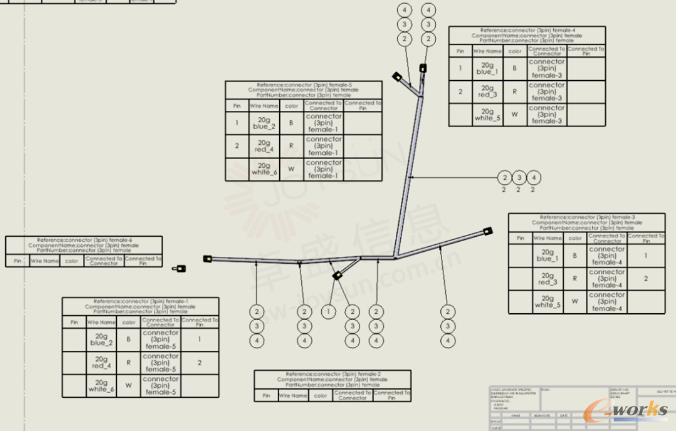

图4 创建制造打印件
什么是路由库管理器?
库管理器是定义零部件和零件库以及用于SOLIDWORKS Electrical Routing的默认设置的中心位置。进入库管理器的最大原因是创建额外的路由组件。布线组件向导是一个逐步过程,用于创建电气信息并将其嵌入到电气布线所使用的布线组件中。如果还需要自定义,还有其他选项卡可用于创建电线和覆盖物库。

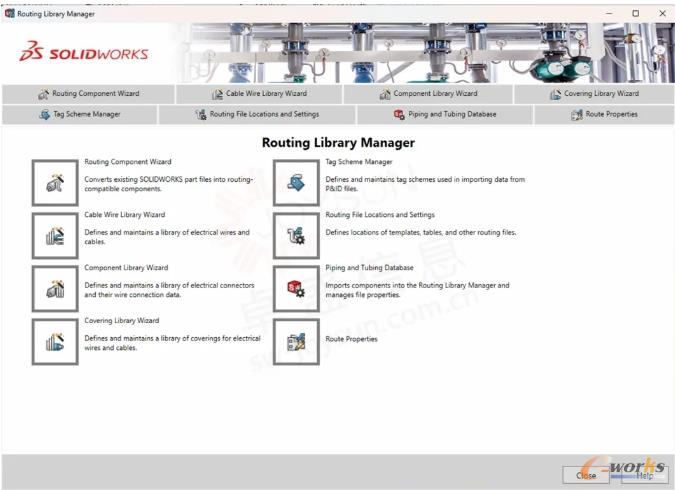

图5 库管理器
SOLIDWORKS Electrical Routing与SOLIDWORKS Electrical 3D之间有什么区别?
最常见的问题之一是:SOLIDWORKS Electrical Routing与SOLIDWORKS Electrical 3D之间有什么区别?这两种软件都利用统一的零件库来确保正确定义电气信息。但是,SOLIDWORKS Electrical还包含其他电气信息,例如2D符号和用于2D原理图端使用的制造商信息的数据库。这非常方便,因为SOLIDWORKS Electrical 3D从2D侧创建的电气原理图而不是从SOLIDWORKS CAD中获取电气信息。这意味着在电气3D方面,最终用户只需插入已分配3D模型的现有组件列表即可。SOLIDWORKS Electrical Routing必须在SOLIDWORKS CAD中输入其电气信息,因此在插入零部件时可以动态定义。这两种软件都易于利用调整的路线,同时能够展平绘图的路线。
